「アースなんて、とりあえず繋いでおけばいいだろう」
「電気が流れることには関係ないし、後回しでいい」
もし現場でそんな声が聞こえてきたら、それは非常に危険なサインです。
電気設備における接地（アース）は、いわば命の避難経路。しかし、現代のインバータ機器やDC（直流）電源が普及した環境では、昔ながらの「ただ繋ぐだけのアース」では防げないトラブルが増えています。
本記事では、接地の基礎知識から、「もし接地がなかったら」という恐怖のシナリオ、そしてAC/DCが混在する現代設備で求められる最新の監視のあり方までを徹底解説します。
1. 接地（アース）の役割とは？ 3つの大きな目的
そもそも、なぜ電気設備には接地が必要なのでしょうか。その理由は大きく分けて3つあります。
- 感電防止（人の命を守る）
機器が絶縁不良（漏電）を起こした際、金属製の外箱に触れた人に電気が流れるのを防ぎます。接地があれば、電気は抵抗の少ないアース線を通って地面に逃げていきます。
- 火災・設備保護（建物を守る）
漏電した際に大きな電流を地面に逃がすことで、漏電遮断器（ELB）を確実に作動させ、異常な発熱や火災を食い止めます。 - ノイズ対策・電位の安定（精密機器を守る）
通信機器やインバータなどの電子機器において、基準となる電位を安定させ、ノイズによる誤動作を防ぎます。

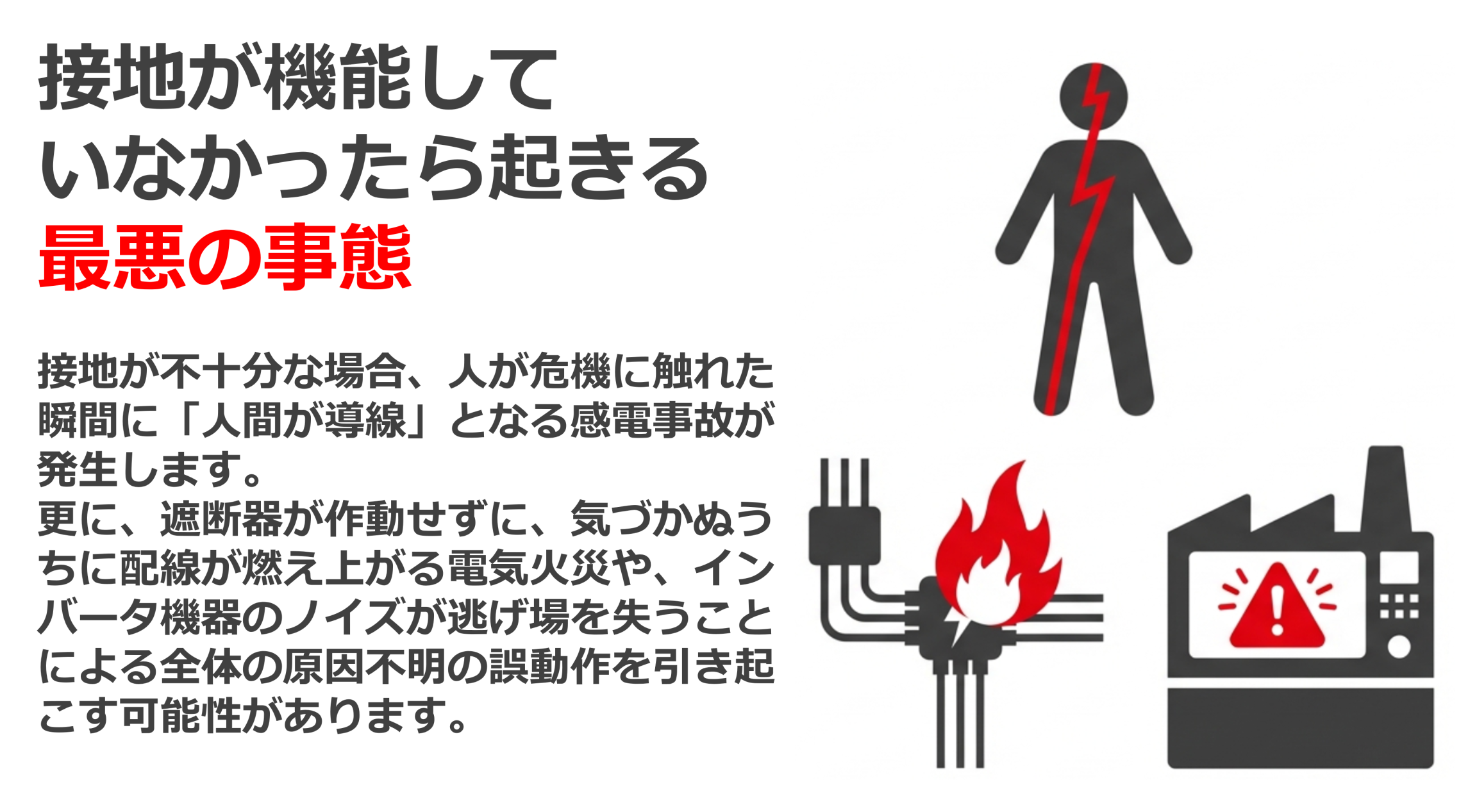

2. もし接地がなかったらどうなる？
接地を軽視した現場で起こりうる「3つの恐怖」を具体的に見ていきましょう。
シナリオA：触れた瞬間に「人間が導線」になる
洗濯機や工場のモーターで漏電が発生し、かつ接地が切れていた場合。その機器の外箱には電圧がかかったままになります。そこに人が触れると、電気は人の体を通って地面へ流れようとします。これが感電事故です。
シナリオB：漏電遮断器が「作動しない」
漏電遮断器（ELB）は、「行き」と「帰り」の電流の差を検知して落ちます。しかし、接地が不十分だと漏電した電気が地面に逃げないため、ELBは「漏電している」と気づけません。そのまま異常加熱が続き、電気火災へと発展します。
シナリオC：インバータが暴走する
現代の工場では欠かせないインバータ機器。適切な接地がないと、内部で発生したノイズが逃げ場を失い、制御信号に混入。ロボットやラインが原因不明の誤動作や停止を引き起こします。

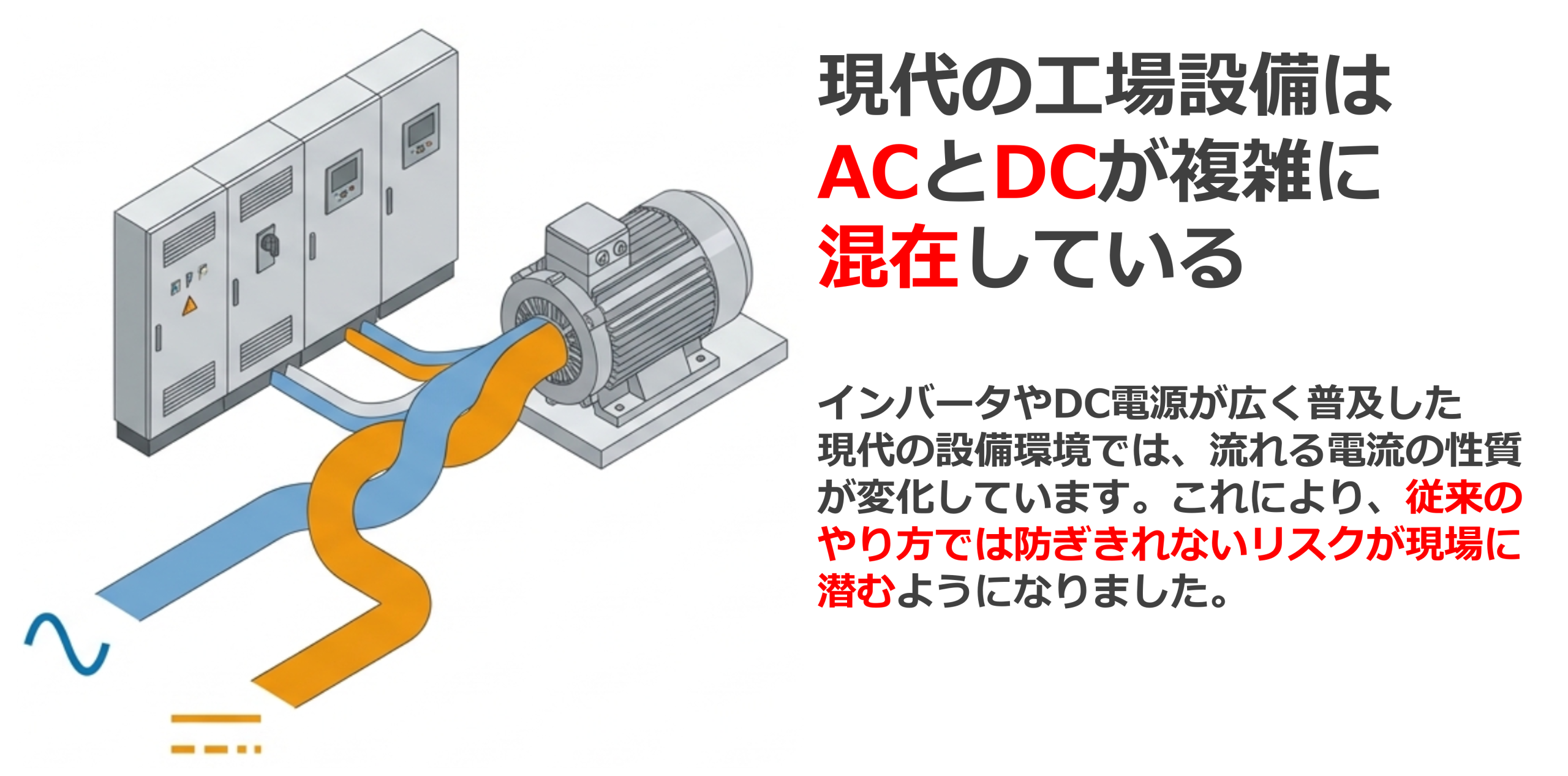

3. 現代の課題：DC電源と「接地の罠」
ここまでは教科書的な「接地の重要性」です。しかし、プロトラッドが向き合う「産業用設備の最前線」では、これだけでは説明できない問題が起きています。
それは、「AC（交流）とDC（直流）の混在」による監視の複雑化です。
なぜ従来の「接地監視」では足りないのか？
一般的に、漏電の有無は接地面を流れる電流（漏洩電流）で判断します。日本の多くの現場では、ACの漏れ電流のみを捉えるIor方式が採用されています。
しかし、最近の設備には以下の機器が溢れています。
- インバータ（AC→DC→AC変換）
- サーボドライバ
- EV充電器・蓄電池（DC）
これらの機器の内部（DCリンク部など）で絶縁劣化が起きた場合、流れるのは「DCの漏れ電流」です。
「接地は完璧に取っている。しかし、Ior方式の監視装置では、DCの漏れ電流を検知できずに見逃してしまう」
これこそが、現代の電気事故の盲点です。接地という「避難経路」はあっても、そこを通る「異常（DC漏電）」に気づくセンサーが旧式のままでは、安全とは言えません。
4. プロトラッドが提案する「全電流（I0）監視」の答え
接地を流れる電流を「すべて」把握すること。それが、Bender社のテクノロジーを扱うプロトラッドの信念です。
ACもDCも、漏れているものはすべて「異常」

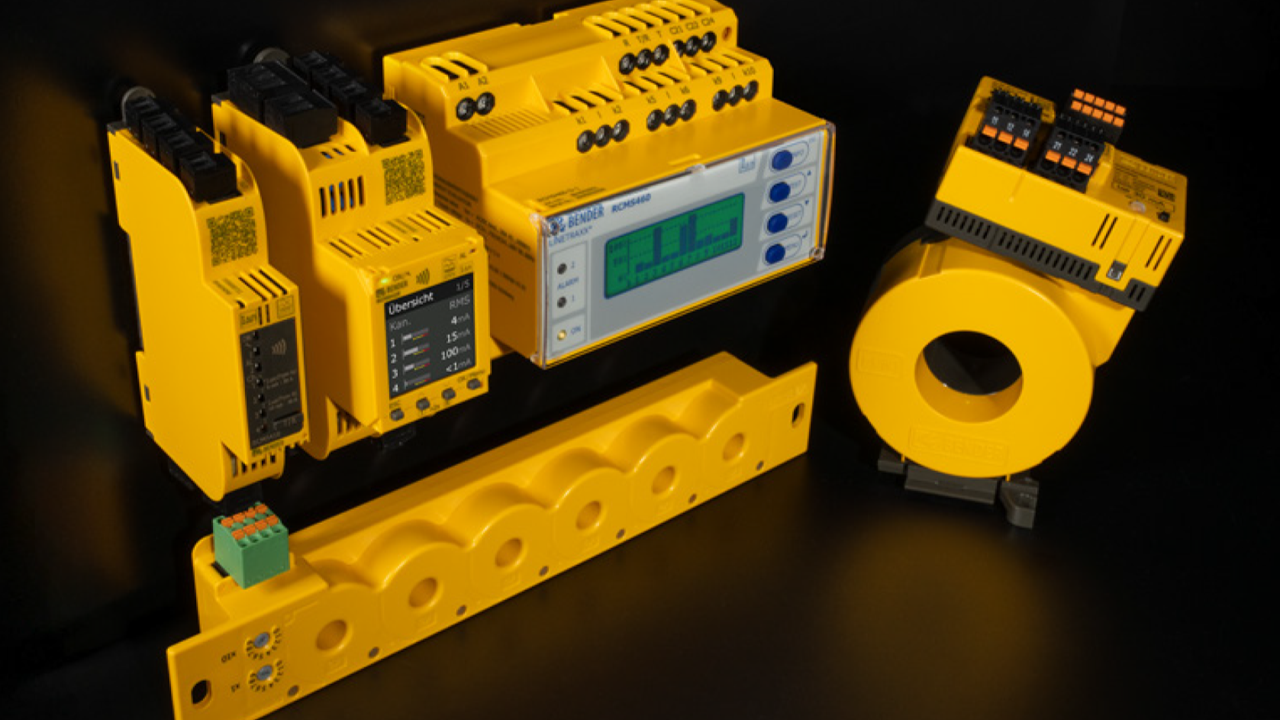

私たちが推奨するI0（全残留電流）方式の監視装置は、ACからDCまで幅広い周波数帯域をカバーします。
- 「Ior」の限界を突破
日本では静電容量の影響を避けるためにIorが好まれますが、それではDC漏電を切り捨ててしまいます。 - Bender社の高精度フィルタリング
独自の技術により、実務に不要な成分はカットしつつ、AC/DCを問わず「絶縁破壊による漏電」を確実にキャッチします。
接地の役割を「万が一の時の逃げ道」にするだけでなく、その道を常に監視し、「DC成分を含めて何mA漏れているか」を可視化すること。これこそが、真の電気故障対策です。
5. まとめ：接地は「繋いで終わり」ではない
接地（アース）は、電気安全のスタートラインに過ぎません。
- 接地は命を守る「避難経路」。絶対に省略してはいけない。
- インバータやDC機器が増えた現代では、AC専用の監視ではリスクが残る。
- 接地線を流れる「すべての成分（I0）」を監視し、事故を未然に防ぐ。
「接地抵抗を測って規定値以下だから安心」という時代は終わりました。これからは、「接地線を流れる電流の質（AC/DC）」を正しく見極める時代です。
あなたの現場のアース線、本当に「すべての漏電」を教えてくれていますか？
