製品概要

ISOMETER® iso175製品ライン（以下、ISOMETER®）は、道路車両対応マークの付いた高電圧コンポーネント用に設計されており、高電圧システムの絶縁抵抗を継続的に監視します。そして、機種に応じて異なるCANプロトコル（Bender規格、SAE J1939）を使用し、上位装置と通信を行うことも出来ます。

IR155の後継機種として開発されています。IR155との違いは、PWM出力の有無です。（iso175CはPWM出力が出来ません）

主な機能と仕様

• 非接地配線方式(ITシステム)のDC絶縁低下の絶縁監視
• 非接地（IT）系統におけるDC絶縁不良の絶縁監視（ファームウェアバージョンD720V1.01以降）
• 連続的な絶縁抵抗測定：
  R_iso_corrected（補正後の絶縁抵抗）及びR_iso_original（補正前の絶縁抵抗）
• 動作応答時間30秒以下（絶縁抵抗 500Ω以下/V、及びシステム漏れキャパシタンス 2μF以下 の場合）
• パラメータ設定（ハイキャパシティプロファイル）により、大きな漏れ容量における絶縁測定が可能
• 車両の高電圧電気システムが非通電状態でも、絶縁測定が可能
• 統合型自己診断機能(オンライン自己テスト）
• 高電圧接続の監視(オフライン自己テスト）
• 接地接続の連続監視
• 低電圧検出
• 接地接続の切り離しが可能（アースリフト）

絶縁抵抗測定

HVシステムの全体的な絶縁抵抗測定は、特許取得済みのアクティブAMP測定原理に基づいています。この方法は、デバイス内部の測定電圧源を使用し、測定対象のシステムに電流を注入、その結果生じる電圧降下を測定します。監視対象のシステムの電圧とは無関係に実行されるため、HVシステムの電源がオフになっている場合でも、絶縁測定を実行できます。

個々の通常測定時間は以下の要因によって異なり、最大60秒要することもあります。

• 高電圧システム全体の絶縁抵抗
• システム漏れ容量(Ce）
• 使用された測定プロファイル(デバイスパラメータ)

測定値 Isolation: Time_elapsed_since_last_measurement により、個々の絶縁測定の現在の継続時間は出力されます。新しい絶縁測定の開始時、この値は自動的に0秒にリセットされます。

供給電圧

• DC12V及び24V

インターフェイス

• 機器エラーメッセージ用デジタル出力（OKHS）
• HS-CANインターフェース
  • Bender規格
  • CAN-SAE J1939

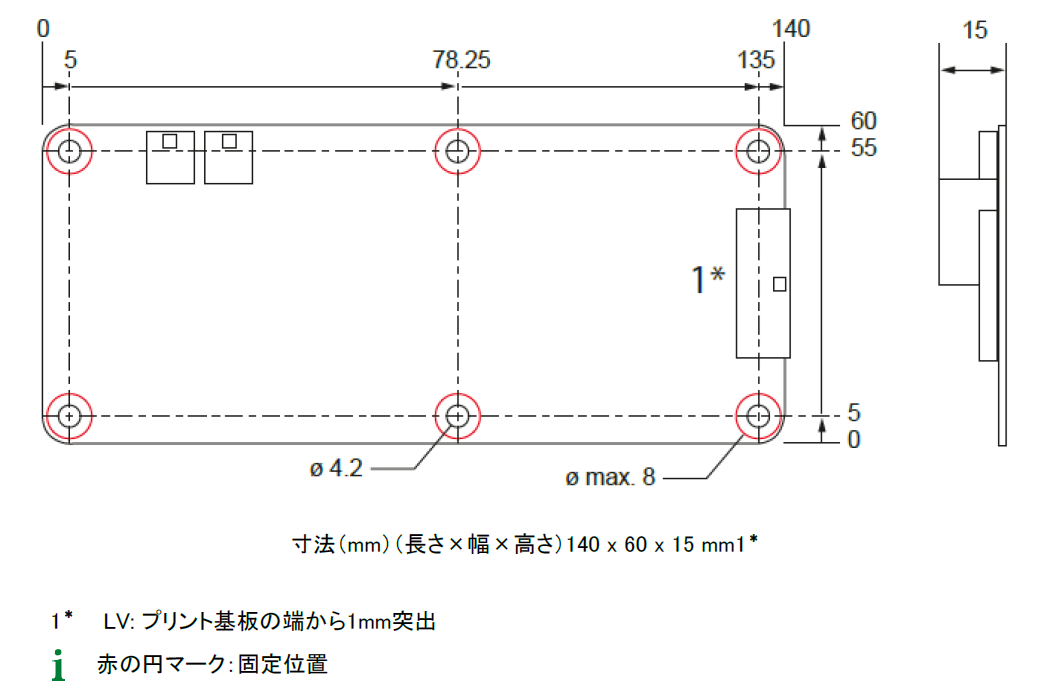

筐体寸法
