製品概要
RCMS425Dは、接地システムにおけるAC/DCに対応する残留電流モニター（残留電流監視装置）です。対応する周波数範囲は15Hz～20 kHzで、直流電圧および交流電圧を用いて2mAから70Aの範囲の残留電流を測定します。

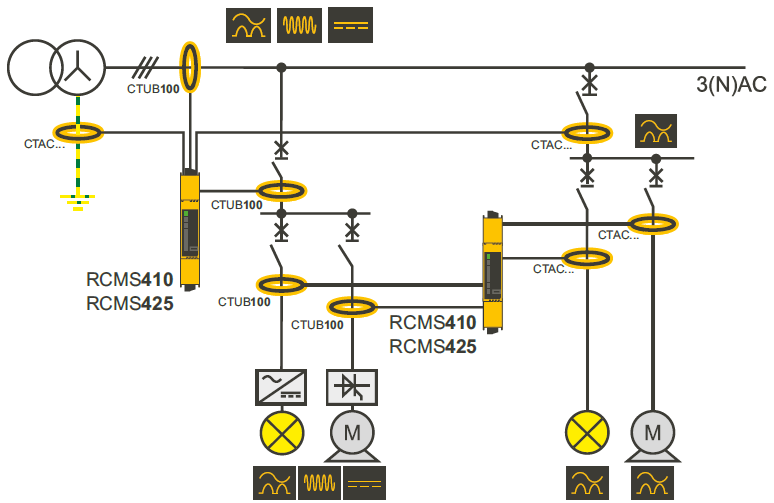

対応する測定用変流器（例：CTUB100 および CTAC シリーズ）を残留電流入力に接続する必要があります。
各チャネルごとにプレアラームとメインアラームの個別の設定値を設定でき、設定値は AC と DC の実効値、または個々の AC と DC 成分から選択できます。
警報はディスプレイに表示されます。警報信号は、デジタル出力QおよびM+、そしてModbus RTUインターフェイスを介して同時に出力することも可能です。さらに、警報は2つの警報リレーK1（プレアラーム）とK2（メインアラーム）からも出力されます。
テスト機能やリセット機能は、デジタル入力 I および Q を介して外部ボタンまたはリモート コントロールでトリガーできます。これは、T/R ボタンを使用してデバイス上で直接実行することも可能です。
RCMS425Dは、DC 24 VまたはAC/DC 100～240 Vの供給電圧で動作します。
TFT 液晶ディスプレイにより、操作と設定が簡単になります。
RCMS425Dは、上位システムとの通信にModbus RTUインターフェイスを搭載しています。電気システムに必要なパラメータは、Modbus RTU経由、またはBender Connectアプリ（デバイスの電源がオフの状態でも設定可能）を使用してNFCインターフェイス経由で設定できます。また、動作パラメータを工場出荷時の値にプリセットすることも可能です。
主な機能と仕様
- AC/DC対応の4つの測定チャンネル
- 設定可能な周波数応答
- 操作と設定を容易にするTFT液晶ディスプレイ
- 監視要件の変更に応じて、機能の拡張、後付け、または変更が可能
- NFCインターフェイス経由でBender Connectアプリを使用した簡単な設定
- お客様独自の工場出荷時設定が可能
- DIN EN 620201(IEC 620201)準拠の残留電流測定装置
- 各チャンネルはデジタル入力としても設定可能
- 各チャンネルはAC/DCのいずれかの測定に対応
- タイプA、タイプF、タイプB、タイプB+の特性は、IEC60755（またはVDE 0664400）に従って設定できます。
- AC/DC（実効値）、ACおよびDC成分の測定
- 周波数範囲：DC、15 Hz～20 kHz
- 400次高調波までの周波数解析、THD値の計算
残留電流の設定値
- 調整可能な残留設定値 IΔn を持つメインアラーム
- プレアラーム：残留設定値 IΔn の10～100 %
- AC/DC（実効値）またはACおよびDC成分の個別評価
- 設定値
- タイプA：6 mA～30 A
- タイプF：6 mA～30 A (15 Hz～20 kHz)
- タイプB /タイプB+：10 mA～10 A（ファンクションモジュールB「AC/DC感度測定および値評価」搭載時のみ）
- 周波数応答の設定が可能
- 各チャンネルの測定モード：過電流（標準）、不足電流、またはウィンドウモード（範囲外値）
- 設定可能な時間遅延（応答遅延と解除時の遅延）
- CT接続の連続監視
表示と操作
- Bender Connectアプリによるパラメータ設定用のNFCインターフェイス
- TFT液晶ディスプレイ
- デバイスステータスLED
- アラームLED
- フルテキストメニュー
- 4ボタンナビゲーション
- テスト/リセットボタンを内蔵、外部ボタン用の接続
- 密閉可能な透明カバー（オプション）
インターフェイス
- デジタル入力（I）×1、デジタル入出力（Q）×1、多機能デジタル/アナログ出力（M+）×1
- アラームリレー K1 および K2
- Modbus RTU (RS485)
- NFCインターフェイス：デバイスの電源投入時または切断時に、Bender Connectアプリ経由でデバイスパラメータ設定が可能
供給電圧
- 供給電圧 DC 24 V
- 広範囲電源 AC/DC 100～240 V
特筆すべき特徴

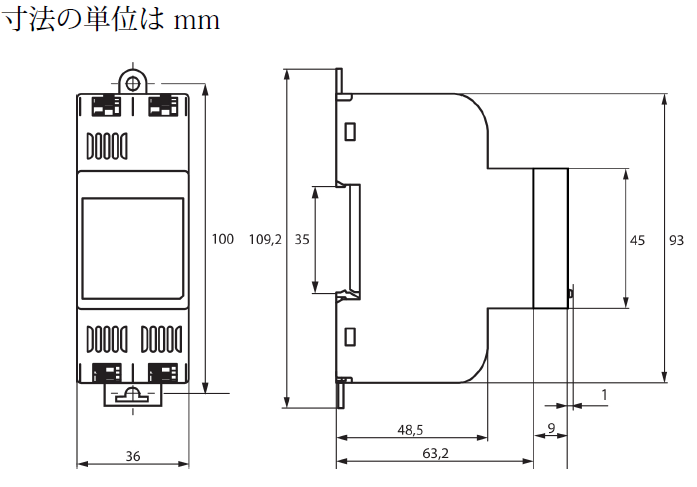

- コンパクトな筐体
筐体がとてもコンパクトなため、設置の制約が少ないのが特徴です。
- ACだけでなく、DC回路の残留電流も監視可能
インバーターやサーボアンプが設置されている回路の残留電流も監視する事が出来ます。
