製品概要

CTUB100シリーズ計測用変流器は、CTBC（計測用変流器コア）とCTUB10（電子モジュール）を組み合わせたもので、交流電流と直流電流を評価可能な計測信号に変換します。

RCMA420/423、RCMS410、RCMS425、RCMS460/490またはEDS441LABシリーズの機器を用いることで、計測信号は評価可能となります。計測用変流器は2芯または6芯ケーブルを介し、機器に接続します。DC、AC及び3(N)ACシステムで使用可能です。

CTUB101-CTBCxx計測用変流器は、RCMA420/423シリーズの機器に接続するために設計されており、6芯ケーブルを介し、評価装置からDC ±12 Vの電圧が直接供給されます。

CTUB102-CTBCxx計測用変流器は、RCMS4…及びEDS441LABに接続用です。

CTUB105-CTBCxx計測用変流器は、RCMS4…接続用です。

CTUB102-CTBCxx計測用変流器をRCMS4… システムまたはEDS441LABに接続する場合、計測用変流器用のDC24V電源ユニットが必要です。これはアクセサリとして提供されています。

CTBC…P シリーズの計測用変流器コアは磁気シールドを内蔵しており、高負荷電流または突入電流が発生するアプリケーションに適しています。

主な機能と仕様

• テスト/リセットボタン内蔵
• マルチカラー LEDランプ(動作中、アラーム時、状況ステータス)
• 巻き線ユニットと分離し交換可能な制御モジュール
• 設備変更、仕様変更に対応できる拡張/レトロフィット/改造変更の機能性
• 負荷電流の影響を受けない磁気シールド装備（CTBC…Pのみ）
• 変流器との配線接続の監視
• 制御電源 DC ±12 V/DC 24 V
• CTUB10x-CTBC… RCMS4…シリーズの残留電流監視システム及びRCMA420/423及び残留電流モニターとしても使用可能。
• CTUB10x-CTBC…Pは、RCMS4…シリーズの残留電流監視システム及びRCMA420/423残留電流監視システムに使用でき、また非常に高いピーク負荷電流にも使用可能。
• CTUB101、CTUB102及びCTUB105を残留電流モニタ/残留電流監視システム（RCMS410/425/460/490またはRCMA420/423）と組み合わせる場合、IEC62020-1に準拠します。
• CTUB100シリーズ変流器は、鉄道車両への適用に関する規格DIN EN 45545-2の要件に準拠しています。

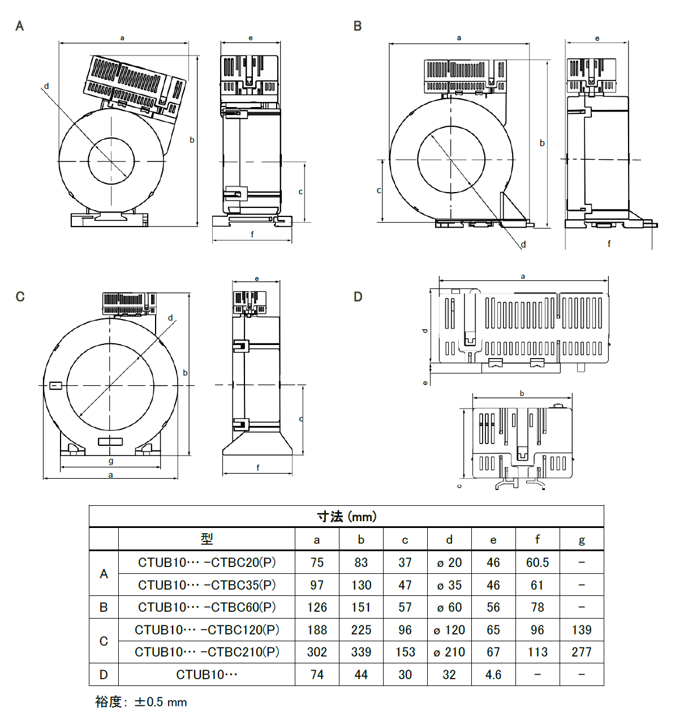

筐体寸法
